產品說明

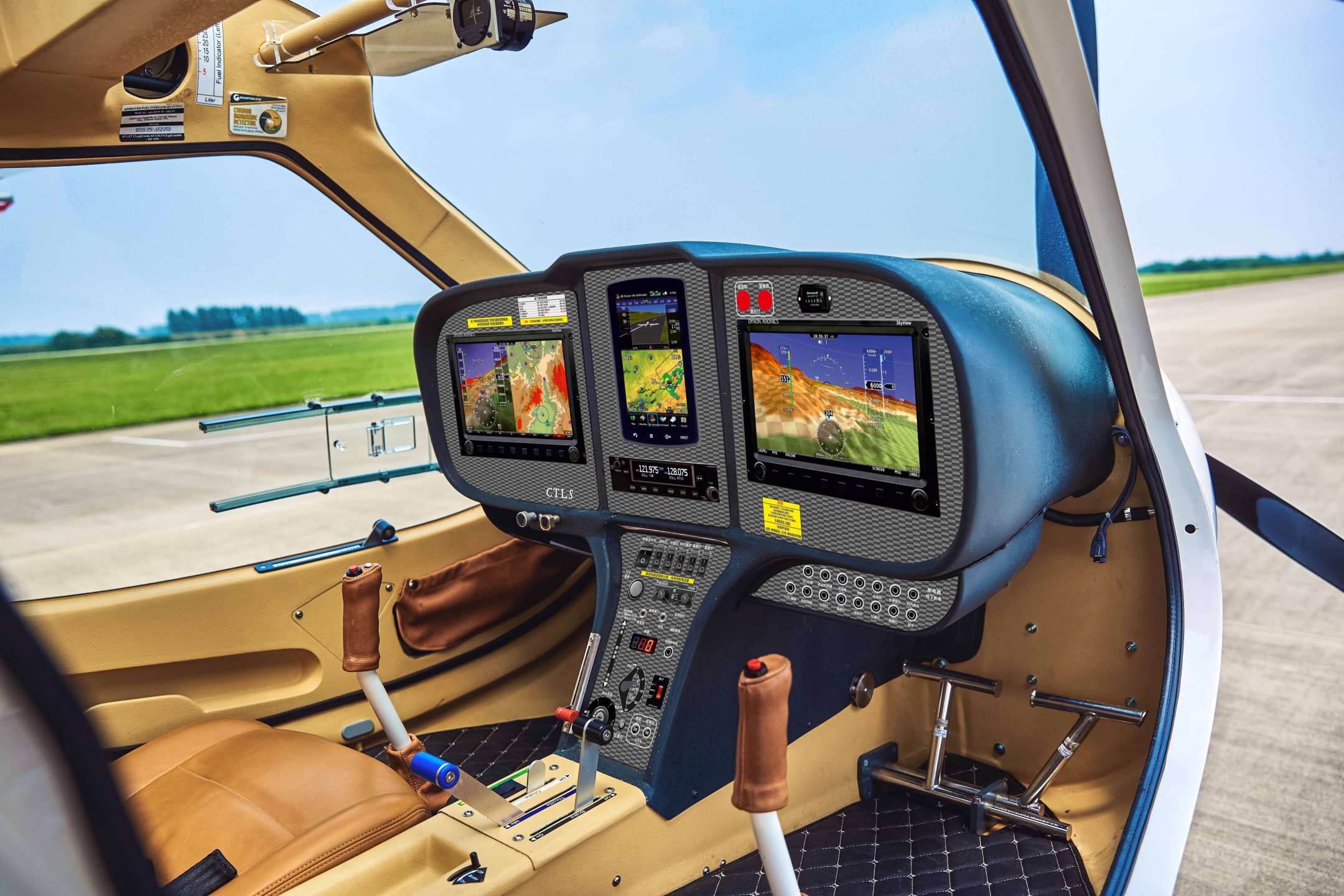

六軸動感飛行模擬器,為仿CTLS真機所制,在外型與內裝表現上,均可呈現與真機相同的視覺場景,另輔以六軸動感及同步弧形顯示螢幕,在飛行教學或飛行體驗上具有良好效果,客戶可依需求於外接電腦與顯示螢幕完成後,對飛行時間、天候及飛行機場等,可做多樣選擇,具有完整之模擬功能。
飛行模擬空氣動力模型基於CT飛行資料包,機場、跑道、天地線等起飛、巡航、著陸時周圍的景像完整可見,內置多種地形及導航資料,風和亂流的出現和強度,對飛行姿態產生的擾動、顛簸效果可直接目視觀察到,對控制和操縱品質的影響和CT飛機一致。
上述功能如下:
1.具有飛行模擬空氣動力模型模組
2.具有CT飛行資料包
3.內建機場、跑道、天地線等起飛、巡航、著陸時周圍等景象
4.內置多種地形及導航資料
5.具有風和亂流的出現和強度
6.具有無動力失速,有動力失速之類比狀態
2.具有CT飛行資料包
3.內建機場、跑道、天地線等起飛、巡航、著陸時周圍等景象
4.內置多種地形及導航資料
5.具有風和亂流的出現和強度
6.具有無動力失速,有動力失速之類比狀態
平台 | 靜態、二度空間動感、三度空間動感 |
操作桿 | 真機比例操作桿、正副駕駛聯動操作 |
儀表板 | 全仿真機PFD、MFD |
油門桿 | 高仿真標準油門桿 |
腳蹬 RUDDER | 左右聯動 |
本模擬器主要分為機體、機翼及動感平台三大部份,機體及機翼均為複合材料所製,動感平台則為電腦、傳感與致動系統等,相關規格說明如下:
左右尚有資訊
機體、機翼規格表 | |
負載能力 | Max 500公斤 |
機長度 | 約3.8公尺 |
翼展寬度 | 約3.3公尺 |
機體高度 (含顯示屏幕) |
約2.5公尺 |
總重量 | 約510公斤 |
儲存與操作環境 | 通風良好/室溫控制26℃以下/溼度70%以下 |
左右尚有資訊
電壓規格表 | |
輸入電壓範圍 | AC 220V |
輸入電壓頻率範圍 | 47~63Hz |
最大負載下工作功率 | 4500W |
Wireless Fidelity | 50mW~100mW |
補充說明:建議客戶加裝緊急不斷電系統。 |
六自由度平台性能參數 | |||
性能參數 | 聯合位移量 | 速度 | 加速度 |
俯仰(Pitch) | 30° | 20°/s | 250°/s |
滾轉(Roll) | 30° | 20°/s | 250°/s |
偏航(Yaw) | 30° | 20°/s | 250°/s |
升降(Heave) | 185mm | 200mm/s | 0.6g |
縱向(Surge) | 185mm | 200mm/s | 0.6g |
側向(Sway) | 185mm | 200mm/s | 0.6g |
飛行模擬仿真系統
飛行模擬空氣動力模型基於CT飛行資料包,機場、跑道、天地線等起飛、巡航、著陸時周圍的景像完整可見,內置多種地形及導航資料,風和亂流的出現和強度,對飛行姿態產生的擾動、顛簸效果可直接目視觀察到,對控制和操縱品質的影響和CT飛機一致。
上述功能如下:
1.具有飛行模擬空氣動力模型模組
2.具有CT飛行資料包
3.內建機場、跑道、天地線等起飛、巡航、著陸時周圍等景象
4.內置多種地形及導航資料
5.具有風和亂流的出現和強度
6.具有無動力失速,有動力失速之類比狀態
2.具有CT飛行資料包
3.內建機場、跑道、天地線等起飛、巡航、著陸時周圍等景象
4.內置多種地形及導航資料
5.具有風和亂流的出現和強度
6.具有無動力失速,有動力失速之類比狀態
配備清單
平台 | 靜態、二度空間動感、三度空間動感 |
操作桿 | 真機比例操作桿、正副駕駛聯動操作 |
儀表板 | 全仿真機PFD、MFD |
油門桿 | 高仿真標準油門桿 |
腳蹬 RUDDER | 左右聯動 |
規格說明
本模擬器主要分為機體、機翼及動感平台三大部份,機體及機翼均為複合材料所製,動感平台則為電腦、傳感與致動系統等,相關規格說明如下:
左右尚有資訊
機體、機翼規格表 | |
負載能力 | Max 500公斤 |
機長度 | 約3.8公尺 |
翼展寬度 | 約3.3公尺 |
機體高度 (含顯示屏幕) |
約2.5公尺 |
總重量 | 約510公斤 |
儲存與操作環境 | 通風良好/室溫控制26℃以下/溼度70%以下 |
電壓規格
左右尚有資訊
電壓規格表 | |
輸入電壓範圍 | AC 220V |
輸入電壓頻率範圍 | 47~63Hz |
最大負載下工作功率 | 4500W |
Wireless Fidelity | 50mW~100mW |
補充說明:建議客戶加裝緊急不斷電系統。 |
六自由度平台性能參數
六自由度平台性能參數 | |||
性能參數 | 聯合位移量 | 速度 | 加速度 |
俯仰(Pitch) | 30° | 20°/s | 250°/s |
滾轉(Roll) | 30° | 20°/s | 250°/s |
偏航(Yaw) | 30° | 20°/s | 250°/s |
升降(Heave) | 185mm | 200mm/s | 0.6g |
縱向(Surge) | 185mm | 200mm/s | 0.6g |
側向(Sway) | 185mm | 200mm/s | 0.6g |
